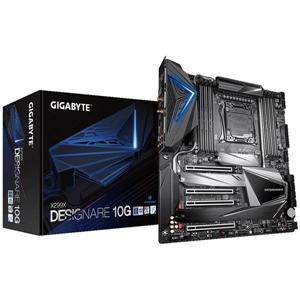

X299X DESIGNARE 10G (rev. 1.0) 規格表
-
中央處理器(CPU)
- 支援LGA2066插槽處理器: Intel® Core™ i7-7800X以上X系列處理器/Intel® Core™ i9 X系列處理器
- L3快取記憶體取決於CPU
(詳細支援列表請參考 "CPU 支援列表") -
晶片組
- Intel® X299高速晶片組
-
記憶體
- Intel® Core™ X 系列48-lane處理器:
8個DDR4 DIMM插槽,最高支援到256 GB (單一插槽支援32 GB容量)
支援DDR4 4333(O.C.) / 4266(O.C.) / 4133(O.C.) / 4000(O.C.) / 3866(O.C.) / 3800(O.C.) / 3733(O.C.) / 3666(O.C.) / 3600(O.C.) / 3466(O.C.) / 3400(O.C.) / 3333(O.C.) / 3300(O.C.) / 3200(O.C.) / 3000(O.C.) / 2933/2666/2400/2133 MHz - Intel® Core™ X系列44-lane/28-lane處理器:
8個DDR4 DIMM插槽,最高支援到128 GB (單一插槽支援16 GB容量)
支援DDR4 4200(O.C.) / 4133(O.C.) / 4000(O.C.) / 3866(O.C.) / 3800(O.C.) / 3733(O.C.) / 3666(O.C.) / 3600(O.C.) / 3466(O.C.) / 3400(O.C.) / 3333(O.C.) / 3300(O.C.) / 3200(O.C.) / 3000(O.C.) / 2666/2400/2133 MHz - 支援4通道記憶體技術
- 支援non-ECC Un-buffered DIMM 記憶體
- 支援Extreme Memory Profile (XMP)記憶體
(詳細支援列表請參考 "記憶體支援列表") -
顯示功能
內建於Intel® Thunderbolt™ 3控制器: - 2個Intel® Thunderbolt™ 3連接埠(USB Type-C™連接埠),支援DisplayPort及Thunderbolt™技術之顯示輸出,可支援至最高4096 x 2304@60 Hz的解析度
* 由於PC架構的I/O資源限制,可串連的Thunderbolt™裝置數量會依主機板所安裝的PCI Express裝置而定。(詳細的設定與限制請參考「1-7 後方裝置插座介紹」)
* 支援DisplayPort 1.2版本。
支援最大共用顯示記憶體至1 GB -
音效
- 內建Realtek® ALC1220-VB晶片
* 後方音源插座提供的音效輸出孔支援DSD音訊。 - 支援High Definition Audio
- 支援2/4/5.1/7.1聲道
- 支援S/PDIF輸出
-
網路
- 內建Intel® 10GbE 網路晶片 (10 Gbit/5 Gbit/2.5 Gbit/1 Gbit/100 Mbit),支援2個RJ-45埠
-
無線通訊模組
- Wi-Fi 802.11a/b/g/n/ac/ax,支援2.4/5 GHz無線雙頻
- BLUETOOTH 5.0
- 支援11ax 160MHz無線通信標準,可支援至最高2.4 Gbps
* 實際傳輸速度將因使用環境及設備而有所差異。
-
擴充槽
Intel® Core™ X系列48-lane處理器: - 2個PCI Express x16插槽,支援x16運作規格(PCIEX16_1/2)
- 2個PCI Express x16插槽,支援x8運作規格(PCIEX8_1/2)
* 由於PCIEX8_1插槽與M2M插座共享頻寬,所以當M2M插座安裝SSD時,PCIEX8_1插槽最高以x4頻寬運作。
Intel® Core™ X系列44-lane處理器: - 2個PCI Express x16插槽,支援x16運作規格(PCIEX16_1/2)
- 1個PCI Express x16插槽,支援x8運作規格(PCIEX8_2)
- 1個PCI Express x16插槽,支援x4運作規格(PCIEX8_1)
* 由於PCIEX8_1插槽與M2M插座共享頻寬,所以當M2M插座安裝SSD時,PCIEX8_1插槽將無法使用。
Intel® Core™ X系列28-lane處理器: - 1個PCI Express x16插槽,支援x16運作規格(PCIEX16_1)
- 1個PCI Express x16插槽,支援x8運作規格(PCIEX16_2)
- 1個PCI Express x16插槽,支援x4運作規格(PCIEX8_1)
* 由於PCIEX8_1插槽與M2M插座共享頻寬,所以當M2M插座安裝SSD時,PCIEX8_1插槽將無法使用。
(所有PCI Express插槽皆支援PCI Express 3.0) -
多重顯示技術
- 支援 NVIDIA® Quad-GPU SLI™ 及2-Way NVIDIA® SLI™技術
- 支援 AMD Quad-GPU CrossFire™ 及2-Way AMD CrossFire™技術
-
儲存裝置介面
內建於CPU: - 1個M.2插座(支援Socket 3,M key,type 2260/2280/22110 PCIe x4/x2 SSD) (M2M)
內建於晶片組: - 1個M.2插座(支援Socket 3,M key,type 2242/2260/2280 SATA 及 PCIe x4/x2 SSD) (M2P)
- 1個M.2插座(支援Socket 3,M key,type 2242/2260/2280 SATA 及 PCIe x4/x2 SSD) (M2Q)
- 6個SATA 6Gb/s插座(SATA3 0、1、4、5、6、7)
支援RAID 0、RAID 1、RAID 5及RAID 10功能
* M2M插座需搭配Intel® VROC Upgrade Key才能建構RAID。若要使用VROC功能,請參考「3-4 建構Intel® Virtual RAID on CPU」章節說明。
* PCIEX8_1/M.2/SATA插座安裝注意事項,請參考「1-9 插座及跳線介紹」章節說明。
Intel® Optane™ Memory Ready
* 僅Intel® Core™ X系列48-lane處理器支援Intel® Optane™ Memory。
Intel® VROC Ready
內建於ASMedia® SATA 6Gb/s控制器: - 2個SATA 6Gb/s插座(SATA3 2、3),僅支援AHCI模式
-
USB
內建於晶片組+Intel® Thunderbolt™ 3控制器: - 2個USB Type-C™連接埠在後方面板,支援USB 3.2 Gen 2
內建於晶片組+ASMedia® USB 3.2 Gen 2控制器: - 1個USB Type-C™連接埠,支援USB 3.2 Gen 2,需經由排線從主機板內USB插座接出
內建於晶片組+Genesys USB 3.2 Gen 1 Hub: - 3個USB 3.2 Gen 1連接埠在後方面板
內建於晶片組: - 5個USB 3.2 Gen 1連接埠(1個在後方面板,4個需經由排線從主機板內USB插座接出)
- 2個USB 2.0/1.1連接埠,需經由排線從主機板內USB插座接出
-
內接插座
- 1個24-pin ATX主電源插座
- 2個8-pin ATX 12V電源插座
- 1個VGA_PW電源插座
- 1個CPU風扇插座
- 1個CPU水冷風扇插座
- 4個系統風扇插座
- 2個系統風扇/水冷幫浦插座
- 2個可編程LED燈條電源插座
- 2個RGB LED燈條電源插座
- 3個M.2 Socket 3插座
- 8個SATA 6Gb/s插座
- 1個Intel® VROC Upgrade Key插座
- 1個前端控制面板插座
- 1個前端音源插座
- 1個USB Type-C™插座,支援USB 3.2 Gen 2
- 2個USB 3.2 Gen 1插座
- 1個USB 2.0/1.1插座
- 1個噪音偵測插座
- 1個安全加密模組(TPM)插座(2x6 pin,限搭配GC-TPM2.0_S使用)
- 1個清除CMOS資料針腳
- 1個電源按鈕
- 1個系統重置按鈕
- 1個清除CMOS資料按鈕
- 2個感溫線針腳
- 2個BIOS切換器
-
後方面板裝置連接插座
- 2個DisplayPort輸入連接埠
- 2個Thunderbolt™ 3插座(USB Type-C™連接埠,支援USB 3.2 Gen 2)
- 2個SMA天線連接埠(2T2R)
- 4個USB 3.2 Gen 1連接埠
- 2個RJ-45埠
- 1個S/PDIF光纖輸出插座
- 5個音源接頭
-
I/O控制器
- 內建iTE® I/O 控制晶片
-
硬體監控
- 電壓偵測
- 溫度偵測
- 風扇轉速偵測
- 水冷系統流速偵測
- 過溫警告
- 風扇故障警告
- 智慧風扇控制
* 是否支援智慧風扇(幫浦)控制功能會依不同的散熱風扇(幫浦)而定。 - 噪音偵測
-
BIOS
- 2個128 Mbit flash
- 使用經授權AMI UEFI BIOS
- 支援DualBIOS™
- PnP 1.0a, DMI 2.7, WfM 2.0, SM BIOS 2.7, ACPI 5.0
-
附加工具程式
- 支援APP Center
* APP Center 支援的程式會因不同主機板而有所差異;各程式所支援的功能也會依主機板的規格而不同。
@BIOS
AutoGreen
Cloud Station
EasyTune
Easy RAID
Fast Boot
Game Boost
Platform Power Management
RGB Fusion
Smart Backup
Smart Keyboard
Smart Survey
System Information Viewer
USB Blocker
USB TurboCharger - 支援Q-Flash Plus
- 支援Q-Flash
- 支援Xpress Install
-
附贈軟體
- Norton® Internet Security (OEM版本)
- cFosSpeed
- XSplit Gamecaster + Broadcaster (1年期)
-
作業系統
- 支援Windows 10 64-bit
-
PCB規格
- E-ATX規格;30.5公分x 27.5公分
-
備註
- 因不同的晶片廠商對Linux有不同的支援情況,建議請由晶片廠商的網站或其他Linux網站下載驅動程式。
- 此產品不支援Win9X/ME/2000/XP, 因部分軟/硬體廠商已不再對Win9X/ME/2000/XP提供後續支援, 基於服務客戶,本公司仍盡量提供相關驅動程式於網頁上。
* 以上產品之規格、圖片及其他資訊僅供參考,如與實際產品有任何不相符之處,應以實際產品為準。技嘉科技保留在任何時間做出修改之權利。對任何因使用上述資料而引致之損失,技嘉科技概不承擔任何責任。
* 本產品所標示之各項效能表現為各晶片廠商或各制定介面官方組織所提出的最大理論值,實際效能可能因規格及設備而有所不同。
* 本文中所使用之各項商標及企業識別圖示,均為其合法所有人之財產。
* 基於PC基本架構,有部分記憶體空間須留作系統用途,故所偵測到之記憶體大小會比實際上較少。
