80 PLUS®金牌認證
海韻電子為當今電源市場上第一個取得80 PLUS®金牌認證的製造商。自此之後,海韻金牌系列電源不斷推陳出新,用無懈可擊的品質涵蓋常見的功率。80 PLUS®金牌認證保證在電源供應器的負載為20 %, 50 % 和100 % 時,其轉換效率至少為87 %, 90 % 和87 %。高效率電源為消費者省下的電費便是購買金牌電源的最佳理由。
超低風阻通風設計[蜂巢式結構]
蜂巢式通風設計加強對流,提升散熱效果並降低噪音。
流體動力軸承風扇
高性能流體動力軸承(FDB)風扇的設計充分利用了油膜吸收衝擊的優勢。此種風扇非常持久,同時也比雙滾珠軸承風扇製造更低的噪音和溫度。軸承表面的油膜幫助減少摩擦和震動,因此降低了總功耗。高效能且安靜的旋轉和堅固的結構大幅地增加了流體動力軸承風扇的壽命。
FDB如何運作
當風扇軸芯旋轉時,高壓液態油會沿著軸套的凹槽流動形成一層薄膜,以潤滑的軸承面。隨著轉速增加,液態油壓也跟著增加,軸芯會與軸承分離,以此達成平順低摩擦的旋轉。V字型的凹槽有助於有效地引導動態油膜,同時也避免洩漏。下圖描述FDB風扇的主要特點:

S2FC
智慧型溫控電路設計宗旨在冷卻零件和電源運轉之間找到最安靜的平衡。


高傳導日系鋁質固態電容
保證電源在最嚴酷的操作條件下穩定運行。

105 °C日系電容
海韻電子堅持採用高可靠度零件,以延長產品壽命。

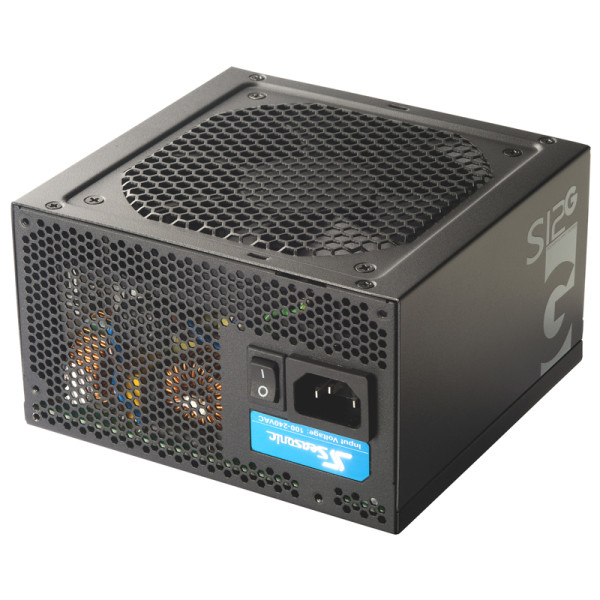

| S12G-550 |
| AC Input | Voltage: 100 V - 240 V |
| Current: 9 A |
| Frequency: 50 Hz - 60 Hz |
| DC Output | Rail | +3.3 V | +5 V | +12 V | -12 V | +5 VSB |
| Maximum Power | 20 A | 20 A | 45 A | 0.3 A | 2.5 A |
| 100 W | 540 W | 9.6 W | 12.5 W |
| Total continuous power | 550 W |
| S12G-550 Technical Specifications |
| 80PLUS® | Gold |
| Form Factor | Intel ATX 12 V |
| Dimensions | 150 mm (W) x 140 mm (L) x 86 mm (H) |
| Fan Information | Fan Size | 120 mm |
| Fan Control | Seasonic S2FC |
| Fan Bearing | Fluid Dynamic Bearing |
| Life Expectancy | 50,000 at 40 °C, 15 % - 65 % R.H. |
| Cable Information | Modularity | Fully Wired |
| Cable type | Flat black cables |
| Electrical Features | Operating Temperature | 40 °C |
| MTBF @ 25 °C, excl. fan | 150,000 hours |
| AC Input | Full Range |
| Protection | OPP, OVP, UVP, OCP, OTP, SCP |
| Safety and Environmental | Safety and EMC | cTUVus, TUV, EAC, UkrTEST, Semko, CB , BSMI, CCC, CE, FCC, C-tick |
| Environmental Compliance | Energy Star, RoHS, WEEE, ErP Lot 6, REACH |
| Warranty | 5 Years |
| Packaging information |
| Units per carton | 5 |
| Individual carton size | 310 (L) x 115 (W) x 180 (H) mm |
| Shipping carton size | 596 (L) x 198 (W) x 335 (H) mm |
Specifications are subject to change without prior notice.
